Bản vẽ kiến trúc nhà gỗ 5 gian là cơ sở để hình dung chi tiết về công trình, phân chia không gian và thống nhất phương án thi công trước khi dựng nhà. Từ mặt bằng tổng thể đến chi tiết, mỗi bản vẽ đều rất quan trọng để tạo nên công trình bền đẹp. Vậy một bộ bản vẽ nhà gỗ 5 gian cần có những nội dung nào và gia chủ cần lưu ý gì khi thiết kế? Nhà gỗ Phúc Lộc sẽ giải đáp trong nội dung dưới đây.
Nhà gỗ chỉ để thờ tự thì nên đầu tư vào khoản nào?
Đối với nhà gỗ 5 gian, bản vẽ kiến trúc cần thể hiện quy mô công trình, cách phân chia không gian và những đặc trưng tạo nên diện mạo của nếp nhà truyền thống. Khi phối hợp đầy đủ những hạng mục này, gia chủ có thể hình dung rõ phương án thiết kế và làm việc với đơn vị thi công suôn sẻ hơn.

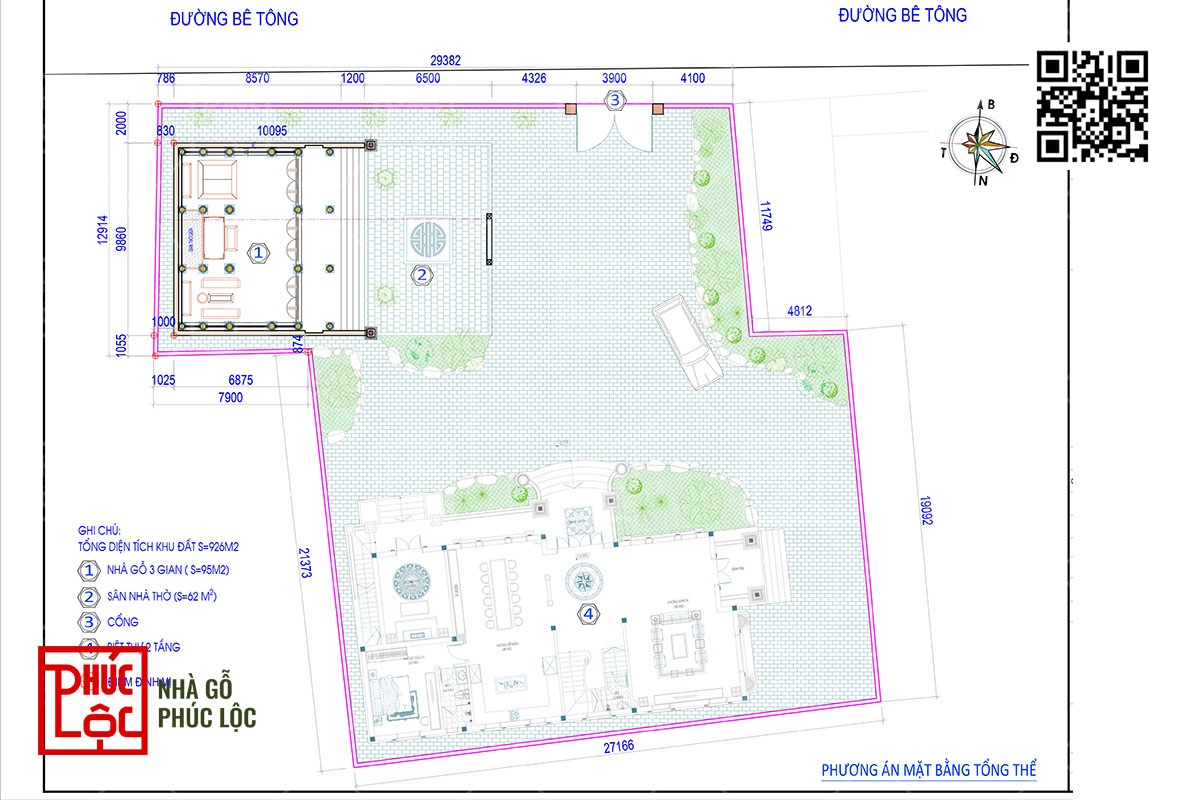

Phương án mặt bằng tổng thể theo dáng đất
Bản vẽ mặt bằng tổng thể cho thấy vị trí của nhà gỗ 5 gian trong toàn bộ khu đất, giúp xác định cách tổ chức không gian xung quanh công trình. Ngoài phần nhà chính, bản vẽ có thể thể hiện sân trước, lối đi, khu vực trồng cây và các hạng mục cảnh quan khác tùy theo nhu cầu gia chủ.
Tùy vào dáng đất nhà gỗ (dáng chữ nhật, chữ L,…), khu vực bố trí nhà chính sẽ được điều chỉnh linh hoạt.

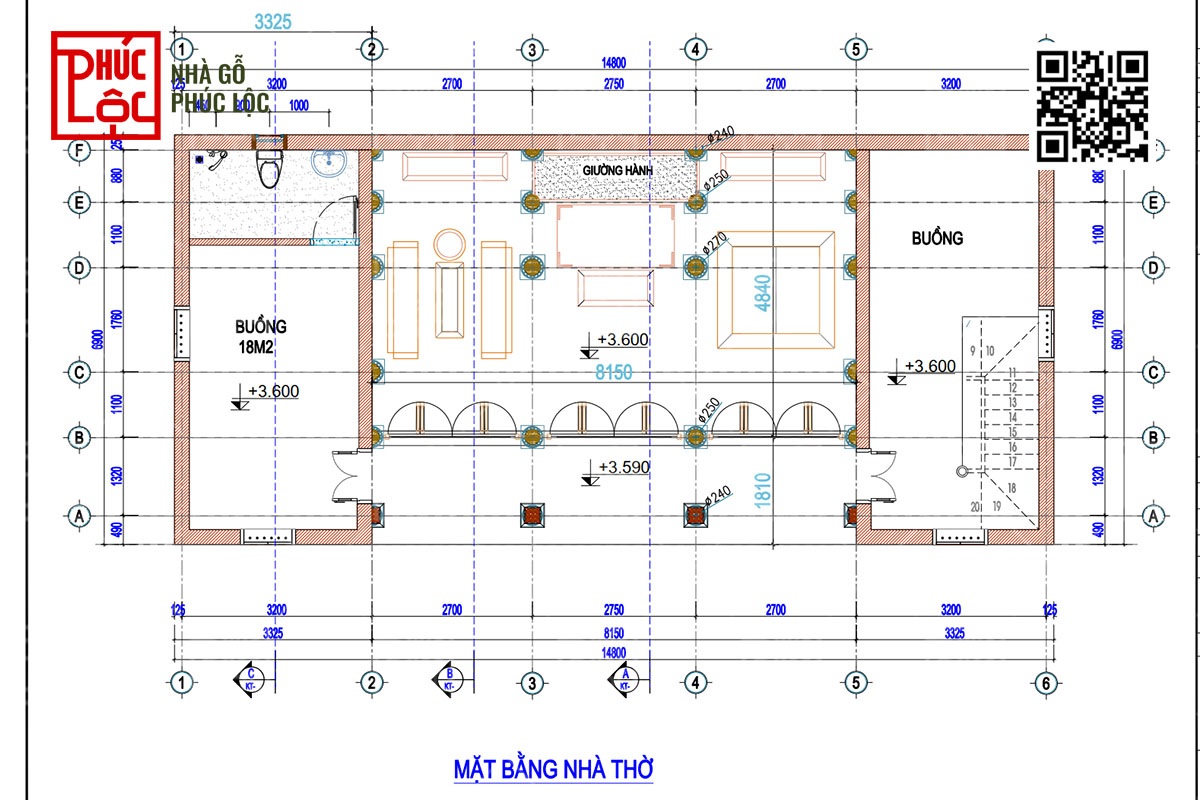

Phân chia công năng nhà thờ họ
Bản vẽ mặt bằng công năng tập trung vào cách tổ chức không gian bên trong nhà gỗ 5 gian. Bản vẽ thể hiện cách phân chia các gian, vị trí cột, cửa và mối liên hệ giữa các khu vực sử dụng. Cách sắp xếp thường gặp trong nhà 5 gian là: gian giữa đặt bàn thờ với bộ đồ thờ đục chạm tinh xảo, hai gian bên bố trí bàn thờ phụ và nội thất cơ bản, hai gian ngoài cùng có thể làm thông hiên hoặc bố trí buồng phụ làm không gian nghỉ ngơi.
Bản vẽ cận cảnh chính diện nhà 3 gian trên tầng 2
Bản vẽ mặt đứng thể hiện diện mạo của nhà gỗ 5 gian khi quan sát từ phía trước, phía sau hoặc hai bên hồi. Nhờ bản vẽ này, gia chủ có thể đánh giá được tỷ lệ công trình và hình dung rõ nhất về vẻ đẹp của công trình sau khi thi công. Vẻ đẹp của nhà gỗ 5 gian không chỉ nằm ở số lượng gian mà còn phụ thuộc vào sự hài hòa giữa chiều ngang, chiều cao và các chi tiết đục chạm.
Khác với mặt đứng chủ yếu thể hiện hình dáng bên ngoài, mặt cắt giúp làm rõ các cao độ, không gian bên trong và hệ mái. Bản vẽ này thường được sử dụng để thể hiện chiều cao nền, cao độ hiên, độ dốc mái. Những thông số này giúp bố trí nhà gỗ thông thoáng, tạo tỷ lệ kiến trúc đẹp mắt và thuận tiện khi sinh hoạt.

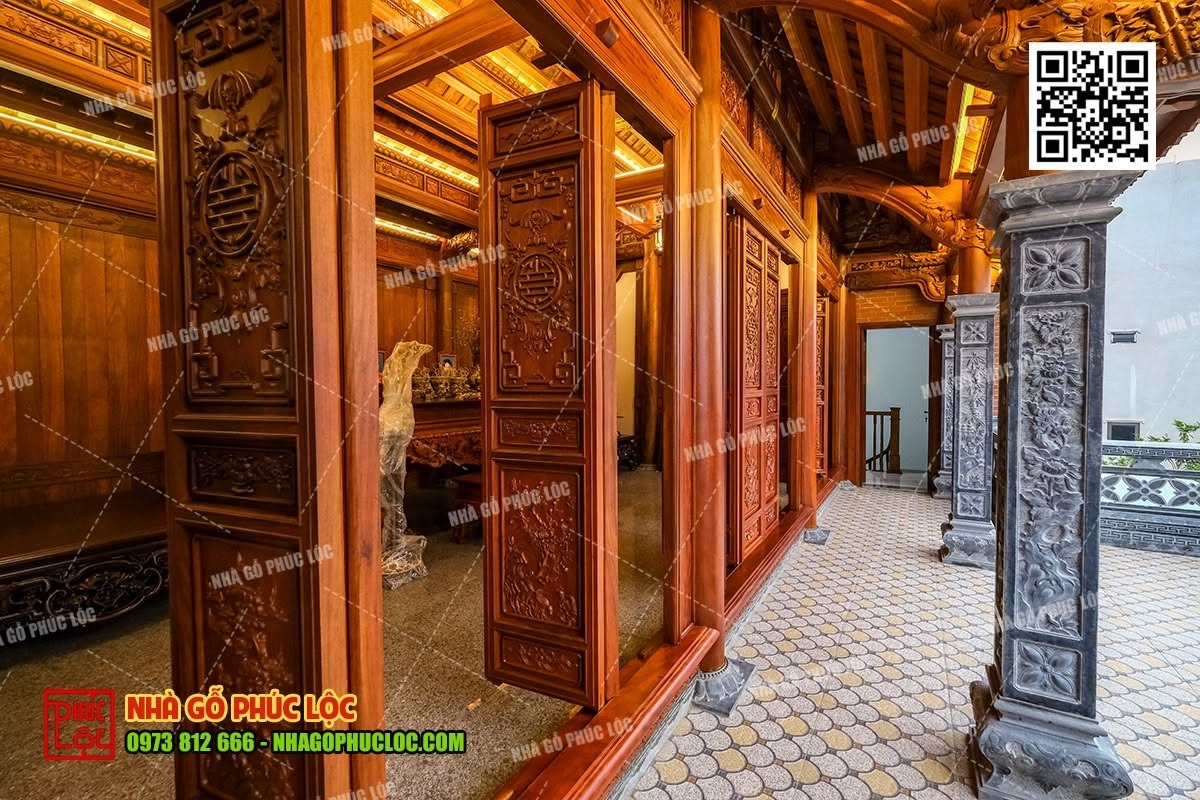

Cận cảnh cửa bức bàn và hiên nhà gỗ
Bản vẽ chi tiết kiến trúc đi sâu vào những bộ phận cần thể hiện rõ về hình dáng, kích thước. Các chi tiết này có thể bao gồm cửa bức bàn, bậc tam cấp, lan can và những bộ phận kiến trúc đặc trưng theo phương án thiết kế. Bản vẽ còn có thể bổ sung hình phóng to hoặc bản vẽ riêng để thống nhất các họa tiết chạm khắc trước khi gia công.
>> Xem ngay: Bản vẽ nhà gỗ trước khi xây dựng gồm những gì?
Các thông số kỹ thuật được thể hiện rõ trên bản vẽ
Phối cảnh 3D phần cổng nhà gỗ
>> Xem thêm: Ngân sách nhà gỗ bao nhiêu là hợp lý? Cách dự toán chi phí chi tiết
Bản vẽ kiến trúc nhà gỗ 5 gian là cơ sở để kiểm soát kích thước, bố trí công năng và giúp quá trình xây dựng suôn sẻ hơn. Nếu gia chủ đang có kế hoạch làm nhà gỗ 5 gian và muốn sở hữu công trình vừa đẹp, vừa chuẩn nét kiến trúc truyền thống, hãy liên hệ Nhà gỗ Phúc Lộc ngay hôm nay để được tư vấn tận tình. Hãy để Nhà gỗ Phúc Lộc được đồng hành cùng Quý gia chủ trong quá trình xây dựng bằng những bản vẽ bài bản, chỉn chu đến từng chi tiết!
